12 отведений электрокардиограммы – фронтальная и горизонтальная плоскости

Электрокардиография – инструментальный метод диагностики, позволяющий исследовать электрические поля, возникающие при сердечных сокращениях. Преимуществом метода считается его относительная дешевизна и ценность полученных данных во время проведения процедуры. С ее помощью удается определить частоту сердечных сокращений, нарушения в работе миокарда и сердечной проводимости, оценить физическое состояние сердечной мышцы.

Во время проведения ЭКГ используется такое понятие, как электрокардиографические отведения (разница потенциалов в электрокардиографии). Во время диагностики болезней сердца применяют отведения ЭКГ в области рук, ног и грудины.

Показания к проведению электрокардиографии

Использование ЭКГ показано в следующих случаях:

• при плановых обследованиях, профилактических осмотрах;
• для оценки состояния сердечной мышцы у пациентов перед предстоящим хирургическим вмешательством;
• во время обследования пациентов с такими болезнями, как сахарный диабет, патологии легких, щитовидной железы, заболеваниях эндокринной системы;
• для диагностики артериальной гипертензии;
• во время постановки диагноза при ишемии сердца, мерцательной аритмии, для выяснения, какая стенка органа поражена;
• для выявления пороков сердца у новорожденных и взрослых пациентов;
• при обнаружении нарушения сердечного ритма и проводимости сердечных импульсов;
• с целью контроля состояния сердечной мышцы во время проведения медицинского лечения.

Важно! Норма или отклонения полученных данных определяется исключительно специалистом, обладающим необходимыми знаниями в данной области.

ЭКГ по Небу

В методике ЭКГ по Небу принято использование только трех электродов. Датчики красного и желтого цвета фиксируются на пятом межреберном пространстве. Красный справа на груди, желтый – на задней поверхности подмышечной линии. Зеленый электрод располагается на линии середины ключицы. Чаще всего, электрокардиограмма по Небу применяется для диагностики некроза задней сердечной стенки (заднебазальный инфаркт миокарда), и для контроля состояния сердечных мышц у профессиональных спортсменов.

Схематичное расположение желудочков и предсердий, на основании локализации которых и располагают электроды

Электрический потенциал в ЭКГ

Многие пациенты интересуются, почему при исследовании сердечной мышцы электроды прибора располагают не только на грудь, но и в области конечностей? Чтобы понять это, следует выяснить некоторые особенности функционирования органа. Сердце во время сокращений синтезирует определенные электрические сигналы, создавая некое электрическое поле, распространяющееся по всему организму, включая правые и левые конечности. Данные волны расходятся по телу концентрическими окружностями. При измерении потенциала на их любом участке, электрокардиограф покажет равные значения потенциала. Одинаковый электрический потенциал в любой точке называют в медицинской практике эквипотенциальными. Вышеописанные измерения проводят в области кистей рук и ног.

Во время проведения электрокардиографии используются специальные датчики, фиксирующиеся на груди и конечностях больного

Другой такой окружностью является грудная клетка человека. Данные электрокардиографии часто записывают с поверхности сердечной мышцы (при открытом хирургическом вмешательстве в области сердца), от других отделов проводящей системы органа, например, от пучка Гиса и других. То есть запись кривой линии ЭКГ выполняется с помощью регистрации показателей электрических сигналов грудной клетки и конечностей. При этом врачи получают кардиограмму, записанную во всех отведениях, так как электрические потенциалы сердечной мышцы как бы отводятся от определенных частей тела.

Техника снятия ЭКГ: алгоритм

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).

Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа. Общепринятая маркировка проводов электрокардиографа:

• красный — правая рука;
• желтый — левая рука;
• зеленый — левая нога;
• черный — правая нога (заземление пациента);
• белый — грудной электрод.

При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:

• красный — для подключения к электроду V1;
• желтый — к V2;
• зеленый к V3;
• коричневый — к V4;
• черный — к V5;
• синий или фиолетовый — к V6.

Чаще всего ЭКГ регистрируют в 12 отведениях:

• 3 стандартных (двухполюсных) отведения (I, II, III);
• 3 усиленных однополюсных отведения;
• 6 грудных отведений.

Виды отведений

Наиболее часто применяют 12 отведений ЭКГ. Сюда относят:

• три стандартные отведения;
• три усиленные;
• шесть отведений от груди.

ЭКГ в 12-ти отведениях имеет диагностическую ценность, используется во время проведения электрокардиографии с целью оценки состояния сердца и выявления его различных заболеваний.

Отведения стандартного типа

Каждая из конкретных точек электрического поля обладает собственным потенциалом. Электрокардиография позволяет зафиксировать разность потенциалов в нескольких измеряемых точках.

Стандартные отведения регистрируются следующим образом:

• 1 отведение – при этом положительный электрод фиксируют на левой руке, отрицательный на правой руке;
• 2 отведение – датчик со значением плюс на левой ноге, отрицательный электрод на правой руке;
• 3 отведение – на левой ноге прикрепляют положительный электрод, на левой руке – отрицательный.

Показатели первого, второго и третьего отведения отвечают за работу того или иного участка сердечной мышцы.

Во время ЭКГ основным типом считаются стандартные отведения

Отведения усиленного характера

Данные фиксируются благодаря получению разницы между электрическим потенциалом одной из конечностей, в область которой прикрепляется положительный электрод, и средними показателями потенциалов других конечностей.

Такие отведений на схеме обозначаются сочетанием букв aVF, aVL и aVR.

Соединение электрического центра сердечной мышцы с областью прикрепления электрода определяет ось усиленных однополюсных отведений. Эта ось делится на две равные части. Одна из них положительная, направлена к активному электроду. Вторая – отрицательная, направлена в сторону электрода Гольдберга с отрицательным зарядом.

Отведения грудного отдела

Отведения электрокардиографии в области грудной клетки обозначаются буквой V, предложены Вильсоном. Во время проведения электрокардиографии применяют 6 грудных отведений. Для этого электрод размещают на той или иной точке грудной клетки. Грудные отведения ЭКГ схематически обозначаются сочетанием латинских букв и цифр.

Область прикрепления электродов:

• область четвертого межреберного отдела справа от грудной клетки – V1;
• область четвертого межреберного отдела слева от грудной клетки – V2;
• область между V2 и V4 – V3;
• средняя линия ключицы и пятое межреберное пространство – V4;
• передняя подмышечная линия и область пятого межреберья – V5;
• средняя часть подмышечной области и пространство шестого межреберья – V6.

Грудные отведения располагаются в области грудины больного

Использование ЭКГ в 12 отведениях наиболее распространенный вариант. Электрокардиографические нарушения в каждом из них определяют общую электродвижущую силу сердца, то есть выступают следствием одновременного влияния на отведение изменяющегося электрического потенциала в стенках сердца, отделах желудочков, верхней части органа и в его основании.

Дополнительные отведения

Для получения более точных сведений о состоянии сердечной мышцы во время электрокардиографии используют дополнительные отведения по Нэбу. Для проведения этого вида диагностики применяют датчики, которые обычно используют для стандартных отведений.

Данные отведений по Нэбу помогают выявить патологические состояния, связанные с нарушениями миокарда заднего отдела органа, передней стенки и верхних отделов сердца.

Важно! Часто дополнительные отведения являются необходимыми для постановки диагноза при том или ином заболевании.

Стандартные отведения

Точки поля характеризуются наличием собственной энергии. ЭКГ позволяет зафиксировать различия между потенциалами в определенных точках сферы. Стандартную схему диагностики выполняют в 3 этапа:

1. Электрод с положительным зарядом располагают на левой руке, а с отрицательным – на правой.
2. Электрод, имеющий положительный заряд фиксируют на левой ноге, датчик с отрицательным значением – на правой верхней конечности.
3. К нижней левой конечности прикрепляют положительный электрод, а к руке с той же стороны – отрицательный.

По показаниям всех трех отведений специалист определяет работоспособность различных участков органа. Соответствующее подключение на приборе обозначается знаками «плюс» или «минус». Первая, вторая и третья схема подключений по внешнему виду напоминают равносторонний треугольник. Каждый угол фигуры – это две руки и левая нога пациента, к которым прикреплены электроды. В центре треугольника Эйнтховена располагается энергетический источник, равноудаленный от всех сторон и углов фигуры. По показаниям всех трех отведений специалист определяет работоспособность различных участков органа.

Может ли ЭКГ по методу Неба полностью заменить классическую кардиограмму?

Как работает электрокардиограф

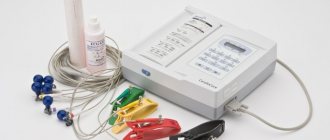

Электрокардиограф – это прибор, предназначенный для выявления различных патологий и заболеваний сердечной мышцы. Основан метод диагностики на получении разницы электрических потенциалов. При нормальной работе сердца эта разница выражена слабо или отсутствует.

Большинство стандартных аппаратов оснащены 12 кабелями отведений и 10 электродами. Во время проведения процедуры 6 электродов крепятся на грудной клетке больного, остальные 4 на нижних и верхних конечностях. Электрические импульсы проходят по электродам в отведения. При этом прибор фиксирует данные, записывая их в виде графика. Полученная кардиограмма используется для постановки диагноза.

Электрокардиограф – прибор, позволяющий зафиксировать электрические импульсы сердца на бумаге в виде графика

Расшифровка данных проводится врачом, с их помощью определяют следующие показатели:

• частоту сердечных сокращений;
• дефекты сердечной проводимости;
• какая стенка сердца поражена;
• регулярность сокращений;
• обменные нарушения электролитного баланса органа;
• нормальное или патологическое состояние миокарда;
• физическую оценку состояния сердечной мышцы.

Электрокардиография позволяет выявить как серьезные патологии и пороки сердца, так и незначительные нарушения, не требующие серьезного лечения.

Чаще для диагностики используют стандартную схему проведения, но в медицинской практике могут применяться несколько видов электрокардиографии:

Советуем вам прочитать:ЭКГ при ИБС и стенокардии

• внутрипищеводная – при этом больному вводят активный электрод в пищевод. Данный вид исследования используется для дифференциальной диагностики наджелудочковых нарушений с желудочковыми;
• электрокардиография по Холтеру – процедуру повторяют на протяжении длительного времени, фиксируя и сравнивая полученные данные;
• велоэргометрия – проведение процедуры во время физической нагрузки на организм (с помощью велотренажера);
• электрокардиография с высоким разрешением и другие методы.

Каждый из видов лабораторного исследования назначается врачом в соответствии с особенностями течения заболеваний и показаниями у больного.

Однополюсные отведения

При однополюсном отведении регистрирующий электрод определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведен) и гипотетическим электрическим нулем. Регистрирующий электрод в однополюсном отведении обозначается латинской буквой V. Устанавливая регистрирующий однополюсный электрод (V) в позицию на правую (Right) руку — записывают электрокардиограмму в отведении VR. При позиции регистрирующего униполярного электрода на левой (Left) руке ЭКГ записывается в отведении VL. Зарегистрированную электрокардиограмму при позиции электрода на левой ноге (Foot) обозначают как отведение VF. Однополюсные отведения от конечностей отображаются графически на ЭКГ маленькими по высоте зубцами вследствие небольшой разности потенциалов. Поэтому для удобства расшифровки их приходится усиливать. Слово «усиленный» пишется как «augmented» (англ.), первая буква — «а». Добавляя ее к названию каждого из рассмотренных однополюсных отведений, получаем их полное название — усиленные однополюсные отведения от конечностей aVR, aVL и aVF. В их названии каждая буква имеет смысловое значение:

«а» — усиленный (от augmented) «V» — однополюсный регистрирующий электрод; «R» — месторасположение электрода на правой (Right) руке; «L» — месторасположение электрода на левой (Left) руке; «F» — месторасположение электрода на ноге (Foot).

Система отведений

Нужна ли подготовка к ЭКГ

Специфической подготовки к проведению ЭКГ не требуется, но для того чтобы получить максимально правильные результаты исследования стоит учитывать несколько аспектов. За день до проведения диагностики специалисты рекомендуют:

• хорошо выспаться;
• постараться исключить чрезмерные эмоциональные переживания;
• внутри-пищевую электрокардиографию проводят исключительно на голодный желудок;
• за несколько часов до исследования рекомендуется сократить прием жидкости и пищи;
• во время диагностики нужно снять одежду, расслабится, не нервничать.

Накануне перед процедурой следует отказаться от курения, употребления алкоголя.

Во время процедуры ЭКГ больному рекомендуется расслабиться, ровно дышать

Не стоит заниматься спортом и тяжелой физической работой. Если необходим прием тех или иных препаратов, это обязательно оговаривается с лечащим врачом. Кроме этого, не рекомендуется посещать сауну, баню, выполнять другие процедуры, связанные с воздействием тепла на организм.

Важно! Особой подготовки перед проведением электрокардиографии не требуется, но соблюдение вышеперечисленных советов поможет получить наиболее точные данные любого из видов ЭКГ.

Электрокардиограмма. Часть 1 из 3: теоретические основы ЭКГ

Начинаю давно обещанный цикл по ЭКГ, который состоит из 3 частей:

• теоретические основы ЭКГ,
• план расшифровки ЭКГ,
• некоторые распространенные патологические состояния на ЭКГ.

Необходимые начальные знания:

• проводящая система сердца (обязательно),
• как работает сердце (желательно).

Цикл подготовлен на основе учебного пособия «Электрокардиография» В. В. Мурашко и А. В. Струтынского

, которое используется при обучении студентов мединститутов с третьего курса. Это пособие начального уровня. Для практической работы с ЭКГ требуются более глубокие знания, например, уровня
«Руководства по электрокардиографии» В. Н. Орлова
. Если вы не связаны с медициной, но очень хотите немного разбираться в ЭКГ, рекомендую купить и освоить книгу Мурашко и Струтынского. Самая важная информация выделена там отдельно, а вопросы и
задания для самопроверки имеют ответы
, что позволяет учиться самостоятельно.

Электрокардиография

— целая наука, изучающая электрокардиограммы (ЭКГ), о которых пишут толстые труды и монографии. Тем не менее, можно научиться отличать нормальную ЭКГ от патологической. Мастерство приходит только с опытом, когда число расшифрованных ЭКГ идет на сотни и тысячи. Поначалу разглядывание каждой ЭКГ будет занимать до 10-15 минут, а опытным врачам и специалистам функциональной диагностики на это требуется не более полминуты. Физические основы ЭКГ изучают на первом курсе на физике, а по-настоящему расшифровкой ЭКГ начинают заниматься лишь на третьем на пропедевтике внутренних болезней.

Для понимания темы нужно обязательно знать проводящую систему сердца, иначе будет крайне сложно понять, какие процессы отражаются на ЭКГ.

Что именно записывает аппарат ЭКГ?

Электрокардиограф фиксирует суммарную электрическую активность сердца

, а если точнее — разность электрических потенциалов (напряжение) между 2 точками.

Откуда же в сердце возникает разность потенциалов

? Все просто. В состоянии покоя клетки миокарда заряжены изнутри отрицательно, а снаружи положительно, при этом на ЭКГ-ленте фиксируется прямая линия (= изолиния). Когда в проводящей системе сердца возникает и распространяется электрический импульс (возбуждение), клеточные мембраны переходят из состояния покоя в возбужденное состояние, меняя полярность на противоположную (процесс называется
деполяризацией
). При этом изнутри мембрана становится положительной, а снаружи — отрицательной из-за открытия ряда ионных каналов и взаимного перемещения ионов K+ и Na+ (калия и натрия) из клетки и в клетку. После деполяризации через определенное время клетки переходят в состояние покоя, восстанавливая свою исходную полярность (изнутри минус, снаружи плюс), этот процесс называется
реполяризацией
.

Электрический импульс последовательно распространяется по отделам сердца, вызывая деполяризацию клеток миокарда. Во время деполяризации часть клетки оказывается изнутри заряженной положительно, а часть — отрицательно. Возникает разность потенциалов

. Когда вся клетка деполяризована или реполяризована, разность потенциалов отсутствует. Стадии
деполяризации соответствует сокращение
клетки (миокарда), а стадии
реполяризации — расслабление
. На ЭКГ записывается суммарная разность потенциалов от всех клеток миокарда, или, как ее называют,
электродвижущая сила сердца
(ЭДС сердца). ЭДС сердца — хитрая, но важная штука, поэтому вернемся к ней чуть ниже.

Схематическое расположение вектора ЭДС сердца

(в центре) в один из моментов времени.

Отведения на ЭКГ

Как указано выше, электрокардиограф регистрирует напряжение (разность электрических потенциалов) между 2 точками

, то есть в каком-то
отведении
. Другими словами, ЭКГ-аппарат фиксирует на бумаге (экране) величину проекции электродвижущей силы сердца (ЭДС сердца) на какое-либо отведение.

Стандартная ЭКГ записывается в 12 отведениях

:

• 3 стандартных
  (I, II, III),
• 3 усиленных
  от конечностей (aVR, aVL, aVF),
• и 6 грудных
  (V1, V2, V3, V4, V5, V6).

1) Стандартные отведения

(предложил Эйнтховен в 1913 году). I — между левой рукой и правой рукой, II — между левой ногой и правой рукой, III — между левой ногой и левой рукой.

Простейший

(одноканальный, т.е. в любой момент времени записывающий не более 1 отведения) кардиограф имеет 5 электродов:
красный
(накладывается на правую руку),
желтый
(левая рука),
зеленый
(левая нога),
черный
(правая нога) и грудной (присоска). Если начать с правой руки и двигаться по кругу, можно сказать, что получился светофор. Черный электрод обозначает «землю» и нужен только в целях безопасности для заземления, чтобы человека не ударило током при возможной поломке электрокардиографа.

Многоканальный портативный электрокардиограф

. Все электроды и присоски отличаются по цвету и месту наложения.

2) Усиленные отведения от конечностей

(предложены Гольдбергером в 1942 году). Используются те же самые электроды, что и для записи стандартных отведений, но каждый из электродов по очереди соединяет сразу 2 конечности, и получается объединенный электрод Гольдбергера. На практике запись этих отведений производится простым переключением рукоятки на одноканальном кардиографе (т.е. электроды переставлять не нужно).

aVR

— усиленное отведение от правой руки (сокращение от augmented voltage right — усиленный потенциал справа).
aVL
— усиленное отведение от левой руки (left — левый)
aVF
— усиленное отведение от левой ноги (foot — нога)

3) Грудные отведения

(предложены Вильсоном в 1934 году) записываются между грудным электродом и объединенным электродом от всех 3 конечностей. Точки расположения грудного электрода находятся последовательно по передне-боковой поверхности грудной клетки от средней линии тела к левой руке.

Слишком подробно не указываю, потому для неспециалистов это не нужно. Важен сам принцип (см. рис.). V1 — в IV межреберье по правому краю грудины. V2 V3 V4 — на уровне верхушки сердца. V5 V6 — по левой среднеподмышечной линии на уровне верхушки сердца.

Расположение 6 грудных электродов при записи ЭКГ

.

12 указанных отведений являются стандартными

. При необходимости «пишут» и
дополнительные
отведения:

• по Нэбу
  (между точками на поверхности грудной клетки),
• V7 — V9
  (продолжение грудных отведений на левую половину спины),
• V3R — V6R
  (зеркальное отражение грудных отведений V3 — V6 на правую [right] половину грудной клетки).

Значение отведений

Для справки: величины бывают скалярные и векторные. Скалярные величины имеют только величину

(численное значение), например: масса, температура, объем. Векторные величины, или векторы, имеют
как величину, так и направление
; например: скорость, сила, напряжённость электрического поля и т. д. Векторы обозначаются стрелочкой над латинской буквой.

Зачем придумано так много отведений

? ЭДС сердца — это
вектор ЭДС сердца в трехмерном мире
(длина, ширина, высота) с учетом времени. На плоской ЭКГ-пленке мы можем видеть только 2-мерные величины, поэтому кардиограф записывает проекцию ЭДС сердца на одну из плоскостей во времени.

Плоскости тела, используемые в анатомии

.

В каждом отведении записывается своя проекция ЭДС сердца. Первые 6 отведений

(3 стандартных и 3 усиленных от конечностей) отражают ЭДС сердца в так называемой
фронтальной плоскости
(см. рис.) и позволяют вычислять электрическую ось сердца с точностью до 30° (180° / 6 отведений = 30°). Недостающие 6 отведений для формирования круга (360°) получают, продолжая имеющиеся оси отведений через центр на вторую половину круга.

Взаимное расположение стандартных и усиленных отведений во фронтальной плоскости

. Но на рисунке есть ошибка: aVL и III отведение НЕ находятся на одной линии. Ниже приведены правильные рисунки.

6 грудных отведений

отражают ЭДС сердца
в горизонтальной (поперечной) плоскости
(она делит тело человека на верхнюю и нижнюю половины). Это позволяет уточнить локализацию патологического очага (например, инфаркта миокарда): межжелудочковая перегородка, верхушка сердца, боковые отделы левого желудочка и т. д.

При разборе ЭКГ используют проекции вектора ЭДС сердца, поэтому такой анализ ЭКГ называется векторным

.

Примечание

. Нижележащий материал может показаться очень сложным. Это нормально. При изучении второй части цикла вы к нему вернетесь, и станет намного понятнее.

Электрическая ось сердца (ЭОС)

Если нарисовать круг

и через его центр провести линии, соответствующие направлениям трех стандартных и трех усиленных отведений от конечностей, то получим
6-осевую систему координат
. При записи ЭКГ в этих 6 отведениях записывают 6 проекций суммарной ЭДС сердца, по которым можно оценить расположение патологического очага и электрическую ось сердца.

Формирование 6-осевой системы координат

. Отсутствующие отведения заменяются продолжением уже имеющихся.

Электрическая ось сердца

— это проекция суммарного электрического вектора ЭКГ-комплекса QRS (он отражает возбуждение желудочков сердца) на фронтальную плоскость. Количественно электрическая ось сердца выражается
углом ?
между самой осью и положительной (правой) половиной оси I стандартного отведения, расположенной горизонтально.

Наглядно видно, что одна и та же ЭДС сердца

в проекциях на разные отведения дает различные формы кривых.

Правила определения

положения ЭОС во фронтальной плоскости такие: электрическая ось сердца
совпадает
с тем из 6 первых отведений, в котором регистрируются
самые высокие положительные зубцы
, и
перпендикулярна
тому отведению, в котором величина положительных зубцов
равна
величине отрицательных зубцов. Два примера определения электрической оси сердца приведены в конце статьи.

Варианты положения электрической оси сердца:

• нормальное
  : 30° > ?
• вертикальное
  : 70° > ?
• горизонтальное
  : 0° > ?
• резкое отклонение оси вправо
  : 91° > ?
• резкое отклонение оси влево
  : 0° > ?

Варианты расположения электрической оси сердца

во фронтальной плоскости.

В норме электрическая ось сердца

примерно соответствует его
анатомической оси
(у худых людей направлена более вертикально от средних значений, а у тучных — более горизонтально). Например, при
гипертрофии
(разрастании) правого желудочка ось сердца отклоняется вправо. При
нарушениях проводимости
электрическая ось сердца может резко отклоняться влево или вправо, что само по себе является диагностическим признаком. Например, при полной блокаде передней ветви левой ножки пучка Гиса наблюдается резкое отклонение электрической оси сердца влево (? ? ?30°), задней ветви — вправо (? ? +120°).

Полная блокада передней ветви левой ножки пучка Гиса

.
ЭОС резко отклонена влево
(? ?? 30°), т.к. самые высокие положительные зубцы видны в aVL, а равенство зубцов отмечается во II отведении, которое перпендикулярно aVL.

Полная блокада задней ветви левой ножки пучка Гиса

.
ЭОС резко отклонена вправо
(? ? +120°), т.к. самые высокие положительные зубцы видны в III отведении, а равенство зубцов отмечается в отведении aVR, которое перпендикулярно III.

Читайте далее:

• Электрокардиограмма. Часть 2 из 3: план расшифровки ЭКГ
• ЭКГ, часть 3a. Мерцательная аритмия и наджелудочковая пароксизмальная тахикардия

Материал был полезен? Поделитесь ссылкой:

Как расшифровывается ЭКГ

Анализ кардиограммы расшифровывается исключительно специалистом. Показатели включают зубцы P, Q, R, S, T и сегменты ST и PQ. В свою очередь, зубцы, направленные вверх, называют положительными, вниз – отрицательными.

Основные показатели ЭКГ:

• источник возбуждения при нормальном состоянии сопровождается синусовым ритмом;
• частота ритма – промежуток между R зубцами не более 10%;
• нормальная частота сокращений сердца – 60-80 ударов/мин;
• поворот электрической оси сердечной мышцы – от полугоризонтального до полувертикального;
• R зубец сопровождается положительным характером;
• T зубец – должен быть положительным;
• участок PQ – от 0.02 до 0.09 сек;
• участок ST – проходит по изолинии, в норме могут быть отклонения не более чем на 0.5 мм.

Электрокардиография – это часто используемый в медицинской практике метод, позволяющий за короткий отрывок времени получить подробную информацию о состоянии сердца и некоторых других органов. Данные, полученные во время диагностики, применяются для выявления многих заболеваний, помогают своевременно начать лечение, предотвратить серьезные осложнения.

Грудные отведения

Помимо стандартных и однополюсных отведений от конечностей, в электрокардиографической практике применяются еще и грудные отведения. При записи ЭКГ в грудных отведений регистрирующий однополюсный электрод прикрепляется непосредственно к грудной клетке. Электрическое поле сердца здесь наиболее сильное, поэтому нет необходимости усиливать грудные униполярные отведения, но не это главное. Главное в том, что грудные отведения, как отмечалось выше, регистрируют электрические потенциалы с другой эквипотенциальной окружности электрического поля сердца. Так, для записи электрокардиограммы в стандартных и однополюсных отведениях потенциалы регистрировались с эквипотенциальной окружности электрического поля сердца, расположенной во фронтальной плоскости (электроды накладывались на руки и на ноги). При записи ЭКГ в грудных отведениях электрические потенциалы регистрируются с окружности электрического поля сердца, которая располагается в горизонтальной плоскости.

Изменение результирующего вектора во фронтальной и горизонтальной плоскостях Места прикрепления регистрирующего электрода на поверхности грудной клетки строго оговорены: так при позиции регистрирующего электрода в 4 межреберье у правого края грудины ЭКГ записывается в первом грудном отведении, обозначаемом как V1. Ниже приводится схема расположения электрода и получаемые при этом электрокардиографические отведения:

Отведения V7, V8, и V9 не нашли своего широкого применения в клинической практике и почти не используются. Первые же шесть грудных отведений (V1—V6) наряду с тремя стандартными (I, II, III) и тремя усиленными однополюсными (aVR, aVL, aVF) составляют 12 общепринятых отведений.

ЭКГ, записанная в 12 общепринятых отведениях

Аппарат для электрокардиографии

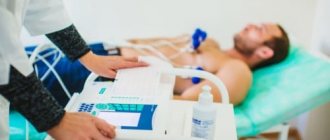

Для проведения электрокардиографии применяется электрокардиограф. Это специализированное медицинское устройство, фиксирующее импульсы, которые передаются от датчиков, прикрепленных к телу пациента.

Основные показатели отображаются на экране в форме графика, называющегося электрокардиограммой. Врач-кардиолог получает возможность расшифровать данные электрокардиограммы и установить пациенту диагноз.

Конфигурация современного электрокардиографа предполагает усилитель сигналов, специальные электроды, фильтр против помех, переключатель-регулятор. Аппараты ЭКГ, применяемые сегодня в кардиологии, отличаются высоким уровнем чувствительности к биоэлектрической активности сердца.

Цель электрокардиографии

Электрокардиография – один из важнейших методов общей диспансеризации. В целях профилактики процедуру рекомендуется периодически проводить всем здоровым пациентам.

Людям с сердечно-сосудистыми заболеваниями электрокардиография проводится в обязательном порядке чаще для постоянного контроля состояния.

Также метод необходимо применять при комплексных плановых исследованиях пациентов с ожирением, нестабильным сердечным ритмом, сахарным диабетом, повышенным артериальным давлением.

Благодаря снятию электрокардиограммы специалисты могут оценивать несколько параметров:

• нарушение калиевого и магниевого баланса,
• полнота кровоснабжения миокарда,
• частота сердечных сокращений,
• утолщение стенок сердца,
• зоны инфаркта.

Условные обозначения электрокардиограммы

Электрокардиограмма – это графическое изображение, которое представляет собой особую ломаную кривую с острыми зубцами под и над горизонтальной линией с временными циклами.

• Зубцы на графике электрокардиограммы означают частоту и глубину изменений сердечного ритма.
• С помощью латинской буквы «Т» обозначается восстановительная фаза между сокращениями мышцы.
• Буквой «Р» обозначается деполяризация или возбуждение предсердий.
• Буква «U» обозначает восстановительный цикл отдаленных желудочков сердца.
• Зубцы S, Q, R отображают в электрокардиограмме возбуждение желудочков.
• Сегменты TP, ST, QRST – промежутки между зубцами.
• Интервал прохождения импульса – это область электрокардиограммы, которая захватывает сегмент или зубец.

Отведения

Отведения – это схемы, которые регистрируют различие показателей, передаваемых электродами. На электрокардиограмме отображаются особенности работы сердечной мышцы в различных отведениях. Это дает возможность проводить углубленное изучение его состояния и работы.

Существует 3 основные группы отведений. Обратите внимание на таблицу внизу:

Правильная техника снятия ЭКГ

Качество электрокардиографии будет зависеть от грамотной фиксации датчиков электрокардиографа. Необходимо изучить технику снятия ЭКГ.

Подготовка пациента и электрокардиографа

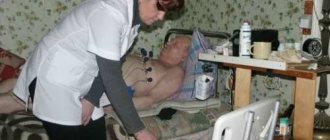

• Расположение пациента. Пациенту необходимо раздеться. Специалисту нужно подготовить медицинскую кушетку и попросить его лечь на спину. При проявлении плохого самочувствия или проблем с дыханием в положении лежа пациент может принять другое положение. Он будет проходить обследование в сидячей позиции.
• Обработка зоны приложения электродов. Кожа предварительно протирается спиртом и обрабатывается специальным гелем, который обладает токопроводящими свойствами.
• Фиксация электродов на теле пациента. Классическая схема наложения электродов предполагает их фиксацию на лодыжках, запястье и торсе.

Количество электродов

Если проводится одноканальная запись ЭКГ, то обычно достаточно 1 грудного электрода. Но при многоканальной записи следует использовать 6 штук.

Цвет датчиков

Чтобы было удобно ориентироваться, каждый датчик имеет определенный цвет. Черный предназначен для правой ноги, зеленый – для левой ноги, красный – для правой руки и желтый фиксируется на левой руке.

Схема расположения электродов

Схема расположения электродов, которые регистрируют грудные отведения:
